1. Общие сведения УЗА-2МК 04

1.1 Устройства заземления и контроля серии УЗА-2МК модели 04 (Уза-2МК-04) далее УЗА, предназначены для заземления автоцистерн и других транспортных емкостей с целью отвода зарядов статического электричества в процессе налива (слива) нефтепродуктов и других ЛВЖ и одновременного контроля наличия цепи “заземляющие устройство – автоцистерна”.

1.2 УЗА предназначены для эксплантации в условиях нормированных для исполнения. При температура окружающей среды от -40 С до +40 С.

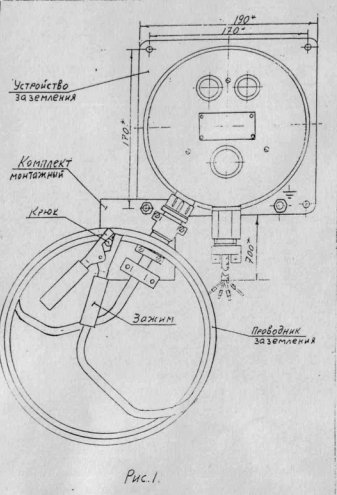

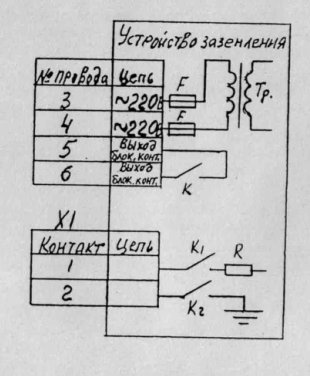

фотография УЗА-2МК04	схема	комплект
нажмите на фотографию, чтобы увидеть увеличенную версию

2. Основные технические данные и характеристики

2.1 Параметры искробезопасной цепи:

• Напряжение не более 12 B
• Ток не более0,025 А
• Ток потребления от источника электропитания не более 0,02 А
• Потребляемая мощность не более 6 BA

2.3 Величина сопротивления между клеммой заземления и зажимом проводника заземления не более 10 Ом
2.4 Сопротивление изоляции между цепями и корпусом не менее 20 мОм
2.5 Электрическая прочность изоляции выдерживает испытательное напряжение не менее:

• Между цепями управления и искробезопасными цепями - 500 B
• Между искробезопасными цепями и корпусом - 500 B
• Между искробезопасными цепями и цепями электропитания - 500 B

2.6 Нагрузочная способность выходного контакта для блокировки:

• Напряжения не более 500 B
• Частота 50+/-1 Гц
• Ток не более 1 A

2.7 Условная наработка на отказ, включений, не менее 5000
2.8 Длина проводника заземления не менее 6 м
2.9 Длина кабеля электропитания не менее 0,7 м
2.10 Габаритные размеры устройства заземления и контроля не более 190x190x70 мм
2.11 Масса не более:

• Устройства заземления - 1,3 кг
• Проводника заземления - 1,2 кг

2.12 Срок службы 6 лет
2.13 Температура окружающей среды от -40°C, до +40°C
2.14 Относительная влажность окружающей среды при температуре +35°С до - 98%
2.15 УЗА в упаковке для транспортирования выдерживают:

• Транспортную тряску с ускорением 30 м/с² при частоте ударов до 120 в минуту в течение 2ух часов
• Температуру от -50°С до +50°С
• Влажность (при температуре +35°С) 95+/-3%.

2.16 Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96
2.17 Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, - 01

3. Комплектность

В комплект поставки УЗА входит:

• устройство заземления - 1шт.
• заземляющий проводник - 1шт.
• комплект монтажный - 1шт.
• инструкция по эксплуатации - 1шт.
• паспорт - 1шт.

4. Свидетельство о приёмке

Устройство заземления и контроля серии УЗА-2МК модель 04, заводской номер соответствует требованиям УЗА-2МК.00.000 ТУ и призано годным к эксплуатации.
